Okrągłe butelki Paczka do kurczenia cieplnego pojedynczy kanał Autopack Paczka do kurczenia

Maszyna do pakowania w folię termokurczliwą z pojedynczym kanałem, do butelek lub puszek, 60 opakowań na minutę

Shanghai Peiyu Packaging Technology Co.,Ltd.

Zakres zastosowania: To urządzenie jest przeznaczone głównie do przemysłowego pakowania szklanych butelek/butelek PET/puszek w branżach takich jak woda, napoje, piwo, żywność i leki.

Zakres wydajności linii produkcyjnej: od 12 000 do 48 000 butelek/godzinę

Zakres wydajności w zależności od różnych specyfikacji pakowania: od 30 do 260 opakowań na minutę

Konfiguracja głównych komponentów:

1. Wprowadzenie do maszyny do pakowania w folię termokurczliwą z pojedynczym kanałem:

W pełni automatyczna maszyna do pakowania w folię termokurczliwą z pojedynczym kanałem to nowy typ urządzenia pakującego, zaprojektowany i wyprodukowany w oparciu o charakterystykę kurczenia się folii opakowaniowej po podgrzaniu. Może automatycznie układać pojedyncze produkty, grupować je, popychać butelki za pomocą serwomechanizmu, owijać folią za pomocą serwomechanizmu i ostatecznie tworzyć zbiorcze opakowanie poprzez podgrzewanie i kurczenie, chłodzenie i kształtowanie. Zapakowane produkty są mocno związane, o regularnym i pięknym wyglądzie, oszczędzając koszty pakowania.

2. Scenariusz zastosowania maszyny do pakowania w folię termokurczliwą z pojedynczym kanałem:
Pojedynczykanałowa maszyna do pakowania w folię termokurczliwą jest szeroko stosowana w liniach produkcyjnych wody, napojów, konserw, karmy dla zwierząt, piwa, płynnych przypraw itp.

3. Schemat procesu dla maszyny do pakowania w folię termokurczliwą z pojedynczym kanałem:

transport, sortowanie, grupowanie, podawanie folii, owijanie prętem do pobierania folii, kurczenie, chłodzenie, wydawanie gotowego produktu.

4. Opis charakterystyki procesu dla maszyny do pakowania w folię termokurczliwą z pojedynczym kanałem:
4.1 Prosty i piękny wygląd, nowa i unikalna konstrukcja, łatwa konserwacja.
4.2 Pneumatyczne rozprężanie podpiera rolki folii, elektroniczne podawanie folii indukcyjnej, stabilne podawanie folii, szybka i szybka wymiana folii.
4.3 System sterowania silnikiem serwo, stabilny i niezawodny.
4.4 Wejście przyjmuje stopniową płytę prowadzącą do podawania butelek, a mechanizm podziału pasa dynamicznego jest połączony z detekcją ultradźwiękową, aby skutecznie zapobiegać zakleszczaniu się butelek w czasie rzeczywistym.
4.5 Wydłużony pas przenośnika podającego butelki sprzyja sortowaniu butelek, skutecznie zwiększając liczbę prętów do pobierania folii, zmniejszając prędkość liniową łańcucha przenośnika i zwiększając tolerancję urządzenia.
4.6 Mechanizm separacji butelek przyjmuje serwo połączone ze strukturą krzywkową, a separacja butelek jest precyzyjna i niezawodna.
4.7 Komora kurcząca przyjmuje unikalną technologię transportu powietrza obiegowego, aby znacznie poprawić efekt kurczenia. Rozsądna konstrukcja, izolacja cieplna, wysoka dokładność kontroli temperatury, lepszy efekt pakowania termokurczliwego.
4.8 Ponad 90% elementów elektrycznych to importowane wysokiej jakości marki, stabilne i niezawodne.
4.9 Cała maszyna przyjmuje konstrukcję technologii oszczędzania energii, oszczędzając 30% strat energii, niskowęglową i przyjazną dla środowiska.
4.10 Czujnik znaku koloru automatycznie przechwytuje znak, a silnik serwo kontroluje długość i pozycję podawania folii, aby uzyskać pozycjonowanie folii kolorowej i poprawić jakość pakowania produktu.

5. Parametry techniczne maszyny do pakowania w folię termokurczliwą z pojedynczym kanałem:

6.1) Konfiguracja maszyny do pakowania w folię termokurczliwą z pojedynczym kanałem:

Uwaga: Powyższa konfiguracja jest konfiguracją konwencjonalną. Jeśli ma to wpływ na cykl dostawy dostawcy zewnętrznego, odpowiednio zostanie wybrana marka o tej samej konfiguracji. Firma nie będzie dokonywać żadnych dodatkowych powiadomień.

2). Zalety konfiguracji maszyny do pakowania w folię termokurczliwą z pojedynczym kanałem
Główny mechanizm urządzenia jest sterowany przez silnik serwo, wyposażony w 11 serwomechanizmów, wykorzystujący podwójne serwo do separacji butelek, a łańcuch owijania folią jest napędzany przez serwo, aby uzyskać idealne dopasowanie między prędkością linii owijania folią a prędkością pracy urządzenia. 11 serwomechanizmów może skutecznie poprawić wydajność transmisji urządzenia i uzyskać precyzyjną kontrolę nad urządzeniem.

7. Zalety techniczne sprzętu Peiyu:
Objętość powietrza po obu stronach pieca kurczącego Peiyu jest regulowana, objętość powietrza na dnie pieca kurczącego jest regulowana, a wylot pieca kurczącego maszyny do owijania folią jest standardowo wyposażony w 4-metrowy przenośnik chłodzący. Po kurczeniu opakowanie wygląda pięknie, otwory kurczące po obu stronach opakowania są okrągłe lub owalne bez widocznych zmarszczek, folia kolorowa jest wyrównana, odchylenia górne i dolne wynoszą ±5 mm, a odchylenia w lewo i w prawo wynoszą ±5 mm.

(1) Zalety sterowania:
Pei Yu niezależnie opracowało oprogramowanie podstawowe, a PLC, silnik serwo, falownik itp. są wybierane z produktów marki Huichuan, które nie są ograniczone okresem dostawy importowanych elementów elektrycznych. Dzięki podstawowemu rozwojowi programu elektrycznego, obsługa oprogramowania jest wygodniejsza, a program można regulować online podczas pracy urządzenia, bez zatrzymywania się w celu znalezienia parametrów, co poprawia wydajność pracy pojedynczej maszyny i całej linii. System sterowania zapewnia dwuletnią gwarancję.
Jeśli klient ma inne wymagania, akcesoria mogą zostać wymienione pod warunkiem, że okres dostawy jest kontrolowany.
(2) Zalety konstrukcji mechanicznej:
Przenośnik podający butelki jest odpowiedzialny za transport puszek/butelek do mechanizmu separacji butelek. Pas przenośnika przyjmuje siatkowy pas serii Regina 610. W pełni zamknięta górna powierzchnia może zapewnić doskonałe podparcie produktu, uniknąć upadku butelki i jest trwała; jednocześnie zastosowanie łańcucha siatkowego o małym skoku sprzyja płynnemu przejściu produktu na końcu transportowym. Sterowanie i główna maszyna tworzą bezciśnieniową relację transportową, co sprzyja rozmieszczeniu grupy butelek. Komponent buforowy cylindra wahadłowego sprawia, że podawanie butelek jest płynniejsze. Przenośnik podający butelki jest podzielony na dwie sekcje, przedni przenośnik i tylny przenośnik, co może skutecznie zmniejszyć ciśnienie podawania butelek.

Obraz komponentu buforowego

Główna maszyna przyjmuje w pełni zamkniętą konstrukcję ramy, cała część mechaniczna jest całkowicie umieszczona w drzwiach ochronnych i jest wyposażona w wyłącznik bezpieczeństwa w celu ochrony bezpieczeństwa operatora. Jest wyposażony w niezależną szafę elektryczną i jest wyposażony w klimatyzator odprowadzający ciepło.

Zdjęcie ramy

Popychacz butelek jest odpowiedzialny za popychanie zgrupowanych puszek/butelek do przodu i owijanie ich folią. Technologia separacji sprzęgła przeciążeniowego zapobiega ponownej synchronizacji maszyny z powodu przeciążenia silnika.

Zdjęcie sprzęgła przeciążeniowego popychacza butelek

Zdjęcie sprzęgła przeciążeniowego podbieracza folii


PLC przyjmuje produkty serii Huichuan i wykorzystuje niezależne silniki serwo do sterowania separacją butelek, nakładaniem folii, cięciem folii i owijaniem folią, zapewniając dokładność separacji butelek i cięcia folii, które można regulować w zależności od specyfikacji pakowania różnych produktów. Nakładanie folii przyjmuje metodę wstępnego cięcia, co sprawia, że operacja nakładania folii jest bardziej stabilna i może realizować pozycjonowanie folii kolorowej.

Zdjęcie separacji butelek sterowanej serwo

Obraz napędu paska sterowanego serwo

Zdjęcia cięcia i podawania folii sterowane serwo

Zdjęcie folii sterowanej serwo

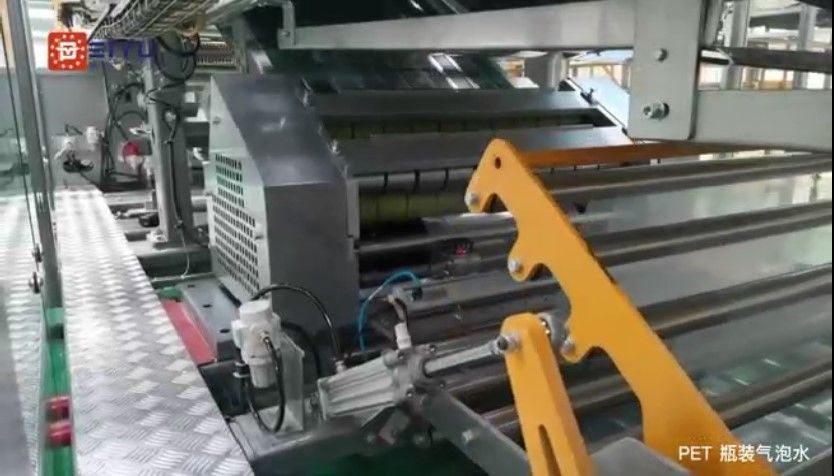

Wał rozprężny pneumatyczny z podwójną rolką podtrzymuje rolki folii, które można wymieniać naprzemiennie, a wymiana folii jest szybka i szybka, ≤ 2 minuty; automatycznie zatrzyma się i zaalarmuje, gdy folia plastikowa się skończy. Napięcie folii jest wykrywane, a folia serwo jest podawana, co jest równomierne i płaskie, a kontrola cięcia folii jest precyzyjna, a nacięcie jest schludne.

Zdjęcia komponentów łączenia folii

Zdjęcia głównej konstrukcji pieca kurczącego:

Regulacja panelu bocznego wiatru

Rozkład otworów kierunku wiatru wylotowego wentylatora

Przekrój wnęki wiatrowej

Płyta regulacyjna otworu płyty dolnej komory pieca

8. Oferta i czas dostawy dla maszyny do pakowania w folię termokurczliwą do okrągłych butelek z pojedynczym kanałem Autopack Shrink Wrapping Machine:

(1). Okres ważności oferty: 1 miesiąc;
(2). Metoda płatności: T/T, L/C.
(3). Klienci bezpłatnie dostarczają próbki produktów i opakowań wymagane do testów fabrycznych;
(4). Czas dostawy: 60 dni roboczych od otrzymania wpłaty klienta i próbek opakowań produktu.

9. Zapewnienie jakości dla maszyny do pakowania w folię termokurczliwą do okrągłych butelek z pojedynczym kanałem Autopack Shrink Wrapping Machine:
(1). Firma gwarantuje, że dostarczone towary są fabrycznie nowe, nieużywane, wykonane z najnowszego projektu i odpowiednich materiałów oraz spełniają jakość, specyfikacje i wydajność określone w kontrakcie technicznym we wszystkich aspektach;
(2). Firma gwarantuje, że po prawidłowym poprowadzeniu, zainstalowaniu i debugowaniu linii produkcyjnej, sprzęt osiągnie różne wskaźniki wydajności technicznej produktu w ciągu 15 dni od uruchomienia całego systemu;
(3). Firma gwarantuje, że w okresie gwarancji jakości określonym w umowie, będzie odpowiedzialna za wady, awarie i uszkodzenia linii produkcyjnej spowodowane wadami w projekcie, procesie, produkcji, instalacji, debugowaniu lub materiałach dostarczonych oraz jakości sprzętu sprzedawcy;
(4). Okres gwarancji jakości sprzętu wynosi 12 miesięcy po odbiorze linii produkcyjnej. Jeśli w okresie gwarancji jakości okaże się, że jakość lub specyfikacje sprzętu nie spełniają postanowień umowy lub udowodniono, że sprzęt jest wadliwy (w tym potencjalne wady lub użycie niekwalifikowanych materiałów itp.), kupujący ma prawo zaproponować sprzedawcy naprawę w okresie gwarancji jakości produktu zgodnie z certyfikatem kontroli wydanym przez dział ustawowy;
(5). Firma gwarantuje właściwości mechaniczne dostarczonego sprzętu, jakość produktu i wskaźniki zużycia produktu.

10. Gwarancja na sprzęt dla maszyny do pakowania w folię termokurczliwą do okrągłych butelek z pojedynczym kanałem Autopack Shrink Wrapping Machine:
(1). Po odebraniu sprzętu udzielana jest 12-miesięczna gwarancja, a system sterowania (standardowa marka Huichuan) zapewnia 24-miesięczną gwarancję; w okresie gwarancji nasza firma zapewni użytkownikom bezpłatne części zamienne oraz terminowe i skuteczne usługi (części zużywające się nie są objęte gwarancją);
(2). Jeśli sprzęt ulegnie awarii i wymaga naprawy na miejscu, nasza firma gwarantuje, że personel konserwacyjny przybędzie na miejsce klienta w ciągu 48 godzin, aby pomóc klientowi w terminowym usunięciu usterki (z wyjątkiem siły wyższej);
(3). Po okresie gwarancji nasza firma zapewni użytkownikom szeroki zakres preferencyjnego wsparcia technicznego, wystarczającą podaż części zamiennych i inne usługi posprzedażne na całe życie;

11. Pakowanie i transport dla maszyny do pakowania w folię termokurczliwą do okrągłych butelek z pojedynczym kanałem Autopack Shrink Wrapping Machine:
(1). Metoda pakowania:
Opakowanie wykorzystuje nowe i solidne specjalne skrzynie opakowaniowe lub ramy stałe, które nadają się do transportu na duże odległości, odporne na wilgoć, rdzę, wstrząsy, nadają się do transportu lądowego, morskiego i ogólnego podnoszenia.
(2). Metoda transportu: transport lądowy, transport morski.
