Maszyna do pakowania plastikowych butelek

60 opakowań na minutę wysokiej jakości maszyna do pakowania folii cieplnej na tacy papierowych

Zakres zastosowania: urządzenie to jest przede wszystkim odpowiednie do przemysłowego pakowania szklanych butelek/butelek PET/puszek w takich gałęziach przemysłu, jak woda, napoje, piwo, żywność i leki.

Zmiany w zakresie wydajności linii produkcyjnej: od 12 000 do 48 000 butelek/godzinę

Zakres pojemności zgodnie z różnymi specyfikacjami opakowań: od 30 do 260 opakowań na minutę

Konfiguracja głównej części:

1.Wprowadzenie maszyny do pakowania folii cieplnej na tacy papierowych:

The one-piece fully automatic paper tray drinking water heat shrink film packaging machine is a new type of packaging equipment designed and manufactured based on the characteristics of packaging film shrinking when heatedMoże automatycznie układać poszczególne produkty, grupować je, popychać butelki serwo, owijać film serwo i wreszcie tworzyć zbiorowy pakiet poprzez ogrzewanie i kurczenie,chłodzenie i formowanieProdukty pakowane są mocno związane, mają regularny i piękny wygląd, oszczędzając koszty pakowania.

Skład sprzętu:

Maszyna do pakowania folii cieplnej do skracania papieru składa się głównie z czterech części:

przenośnik pojemnościowy butelki, maszyna główna, piec z kurczeniem cieplnym i wózek pojemnościowy folii. Maszyna główna zawiera następujące elementy konstrukcyjne: ramę, przenośnik pojemnościowy butelki, grupę przenośników pojemnościowych butelki,Grupa tłocząca butelki, duża grupa przenośnika taśmowego, mała grupa przenośnika taśmowego, główna grupa przesyłowa, grupa cięcia folii, grupa zbierania folii, grupa ciągnięcia folii, grupa podawania folii, magazyn kartonowy i przenośnik,mechanizm odbioru kartonu, mechanizm wspinaczkowy z tektury, mechanizm tworzący podłoże, grupa przenośników tworzących, grupa przenośników przejściowych, grupa przenośników pasmowych i ekran obsługi;piec z kurczeniem termicznym zawiera następujące elementy konstrukcyjne:: kanał pieca grzewczy, łańcuch sieci przenośnej butelki pieca, grupa przenośników ochronnych drzwi i wyjść.

2.Scenariusz zastosowań do maszyny do pakowania folii cieplnej na tacy papierowych:

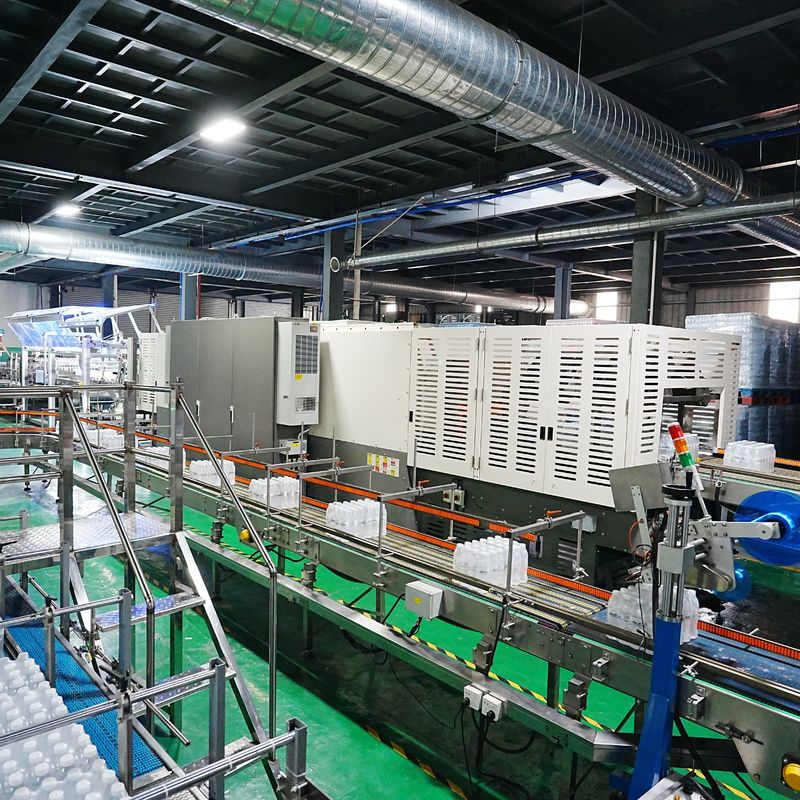

Maszyna do pakowania folii cieplnej na tacy papierowych jest szeroko stosowana w linii produkcyjnej wody, linii produkcyjnej napojów, linii produkcyjnej żywności w puszkach, linii produkcyjnej żywności dla zwierząt domowych, linii produkcyjnej piwa,linia produkcyjna przypraw ciekłych, itp.

3.Przepływ procesu dla maszyny do pakowania folii cieplnej na tacy papierowych:

transport, sortowanie, grupowanie, podawanie folii, pakowanie pręta do zbierania folii, kurczenie, chłodzenie, produkcja gotowego produktu.
Produkt jest równomiernie rozprowadzany do każdego kanału z przenośnika butelki przy wejściu i sprawdzany pod kątem niedoboru butelek.Jest on podzielony na wymagany układ przez podwójny serwo mechanizm oddzielenia butelki, a następnie popychany do taśmy film picking przez mechanizm butelki pchnięcia pręta.
Opakowanie z podłożem: zbiornik składający się z grupy odkurzaczy próżniowych nieprzerwanie podnosi karton z przenośnika przechowywania i umieszcza go na mechanizmie wspinaczkowym.Karton wspina się wzdłuż zbocza, a następnie delikatnie umieszcza go pod butelką przewożoną.
Stacja tworzenia podłoża: Specjalne urządzenie mechaniczne składa przednie i tylne krawędzie kartonu, rozpycha klejem z gorącego roztopu na bocznych fałdach, a następnie składa się na podłoże papierowe.
Opakowanie foliowe: jest wpychane do taśmy do zbierania folii przez grupę przenośnikową tworzącą i grupę przenośnikową przechodzącą.Ról filmowy przechodzi z urządzenia do umieszczania filmu przez mechanizm splicingu filmu (używany do ciepłego splicingu głowicy filmu podczas zmiany rolki filmu)Po przejściu produktu, film jest wysyłany z dołu w tym samym czasie.i film jest podnoszony przez mechanizm zbierania filmu, aby owinąć film na przenośniku pasaWreszcie jest wysłany przez mały przenośnik taśmowy i wchodzi do pieca skurczeniowego w celu ukończenia opakowania folii skurczeniowej.
Maszyna do owijania folii papierowej ma dwie funkcje opakowania: opakowanie folii papierowej i folii oraz oddzielne owijanie folii chłodniczej.Łatwo jest zmienić w zależności od formy opakowania poszczególnych produktów.

4Maszyna do pakowania:

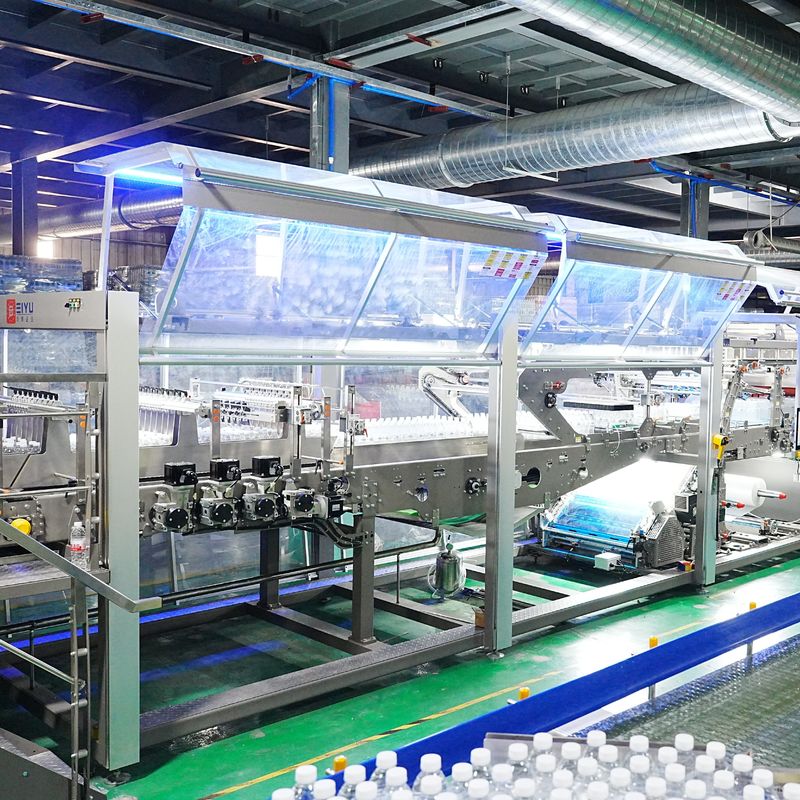

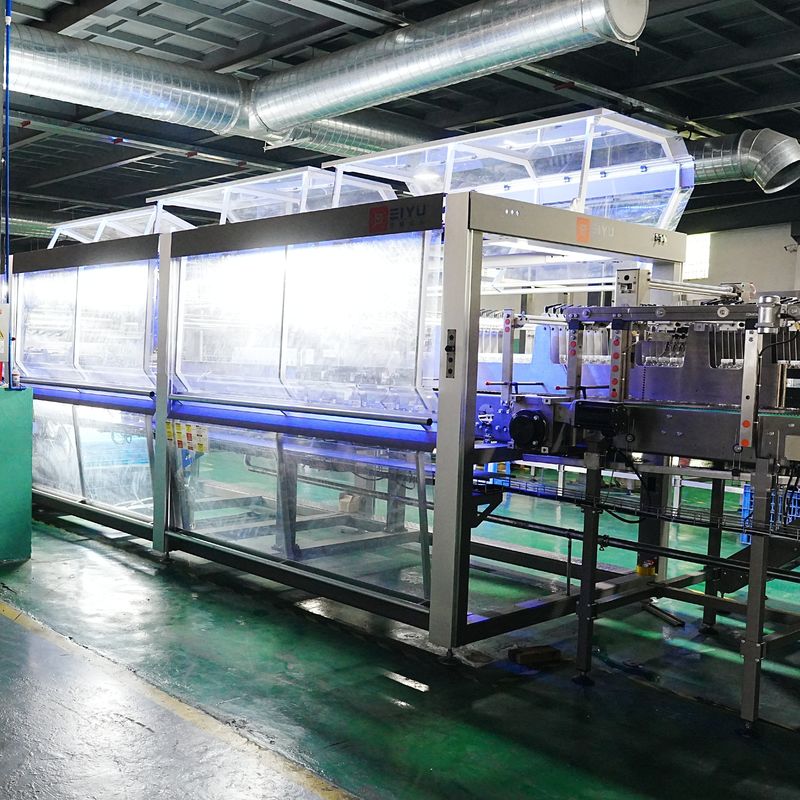

Maszyna do pakowania składa się głównie z ramy, mechanizmu oddzielającego butelkę, mechanizmu pchającego butelkę, mechanizmu umieszczania folii, mechanizmu pakowania folii itp.
4.1.1Mechanizm podawania do butelki jest odpowiedzialny za transport butelek PET do mechanizmu oddzielania butelki, który jest podzielony na dwie części: przedni i tylny transport.

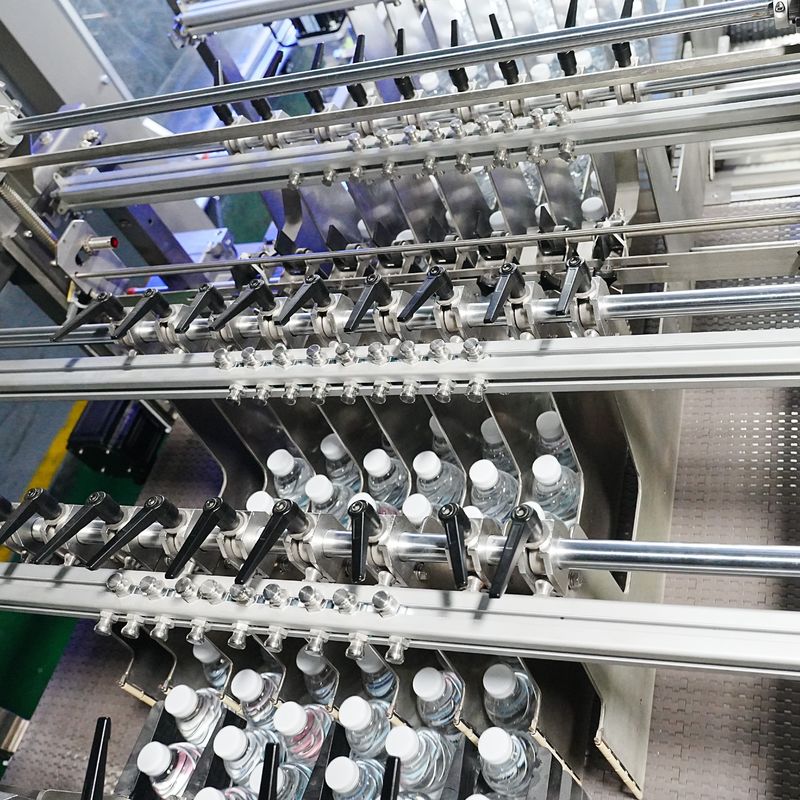

4.1.2Mechanizm oddzielania butli odpowiada za sortowanie butli PET zgodnie z wymogami opakowania w celu uzyskania opakowania foliowego.
4.1.3Mechanizm pchnięcia butelki jest odpowiedzialny za pchnięcie zgrupowanych butelek PET do przodu i owinięcie ich folia.
4.1.4Rozwijanie folii jest odpowiedzialne za dostarczanie folii do owijania grupowanych butelek PET.
4.1.5.Owijanie filmem: długość podawania folii skurczeniowej jest automatycznie ustawiana w zależności od wielkości opakowania,i automatyczne owijanie foliowe jest zakończone synchronicznie podczas przemieszczania produktu do przodu.

5.Skręcacz cieplny (jednoradny kanał):

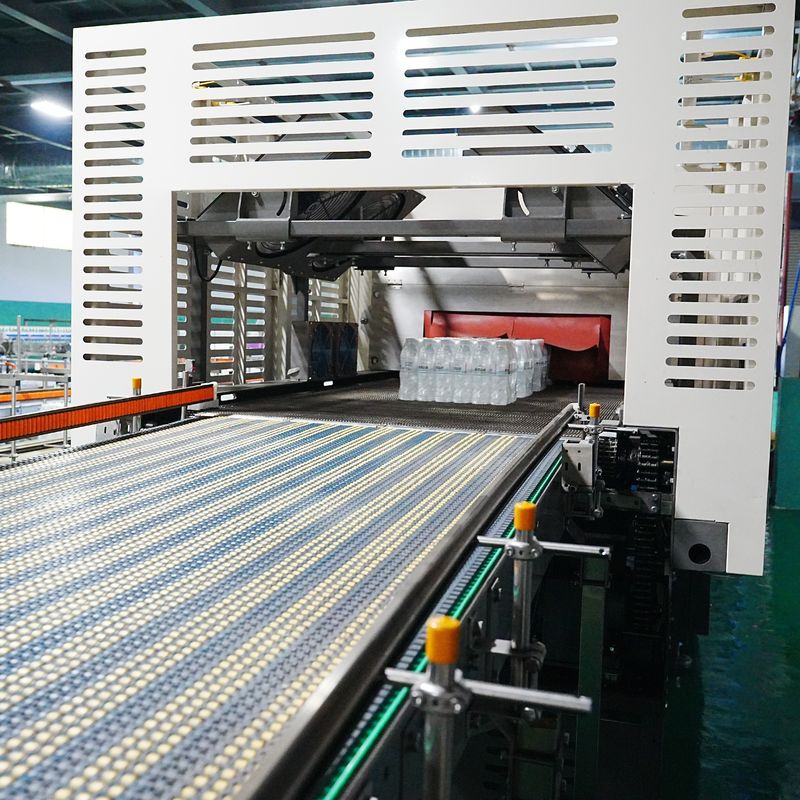

Maszyna do kurczenia cieplnego składa się z trzech części: ogrzewania i kurczenia, chłodzenia i kształtowania oraz przenoszenia produktu.
5.1.1 Podgrzewanie i kurczenie:
Maszyna skurcza grzeje i kurczy opakowanie, tak aby folia kurczała się równomiernie w ustawionej temperaturze, przylegała do powierzchni opakowania,i mocno owija opakowanie, aby osiągnąć pożądany cel opakowania.
Kontroler temperatury przyjmuje cyfrowy kontroler temperatury wyświetlacza z wbudowaną funkcją PID. czujnik temperatury jest czuły i dokładny i może być ustawiony według woli.temperaturę sześciu części w otworze pieca cieplnego jest wykrywana przez termopary, a stan ogrzewania rurki grzewczej jest automatycznie regulowany w taki sposób, aby temperatura ogrzewania w jamie pieca była stała w ustawionym zakresie temperatur.
Objętość i ciśnienie powietrza pieca można kontrolować za pomocą zmiennej częstotliwości.ciepło rury grzewczej jest wydmuchiwane z dwóch ścian bocznych i dolnej części otworu pieca cieplnego poprzez wentylator odśrodkowyTo urządzenie posiada w sumie 6 wentylatorów, z których każdy składa się z silnika o rozszerzonym wałku dostosowanego przez naszą firmę oraz specjalnego wielowiatowego obrotu odśrodkowego.Zgodnie z kierunkiem jazdy urządzenia, co dwa wentylatory odpowiadają strefie ogrzewania i strefie formowania.prędkość wentylatora każdej strefy formowania ogrzewania może być ustawiona poprzez konwersję częstotliwości w celu osiągnięcia wymaganej objętości powietrza i ciśnienia powietrza do formowania.
W zależności od procesu formowania na gorąco opakowanego produktu, położenie otworu powietrza w piecu schłaniającym można regulować według własnej woli. the air volume and air outlet position of a certain section of the heating forming zone can be adjusted by mechanically adjusting the inner wall of the furnace cavity and the bottom air volume adjustment plate.
Wymagana temperatura opakowania wynosi 200°~280°, czas ogrzewania 30-40min, moc rur ogrzewania 800Kw, a temperatura zewnętrznej ściany pieca ogrzewania wynosi 30°~50°.
5.1.2. Chłodzenie i formowanie:
Chłodzenie i kształtowanie odpowiadają za szybkie ochłodzenie folii na powierzchni podgrzewanego i skurczonego opakowania, tak aby folia szybko stała się wysokiej wytrzymałości i łatwo się z nią obchodziło.
Wyjście pieca schłaniającego ciepło jest wyposażone w 6 zestawów wentylatorów rozpraszających ciepło, które są przenoszone przez pasy o otwartych oczkach,w celu szybkiego ochłodzenia folii owijowej i jej formowania w stanie wysokiej wytrzymałości.
5.1.3. Transport produktów:

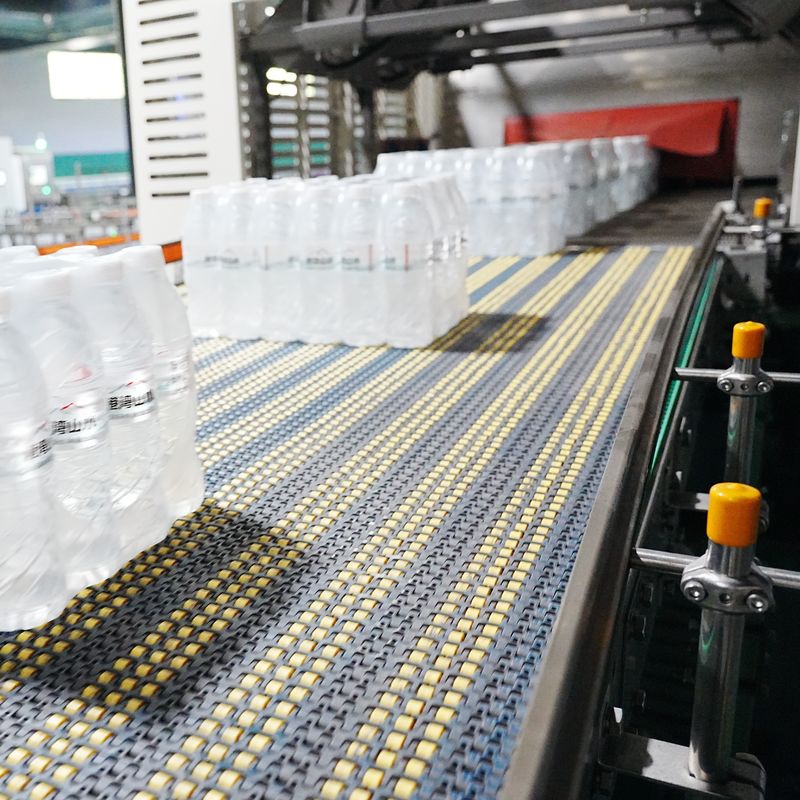

Łańcuch sieci przenośnikowej ze stali nierdzewnej ma ciasne i równomierne rozstawienie siatki, wysoką wytrzymałość siatki, stabilną przepustowość i wysoką odporność na zużycie; maszynę można niezależnie sterować,a prędkość silnika może być regulowana poprzez konwersję częstotliwości, aby odpowiadała prędkości głównego urządzenia maszyny do owijania folii.
Zaopakowane towary są transportowane na rolce przenośnej bez napędu; rolka przenośna bez napędu może pełnić rolę tymczasowego przechowywania, który jest wygodny dla personelu do układania lub przenoszenia.

6.Parametry techniczne maszyna do pakowania papierowej tacki z filmem cieplnym:

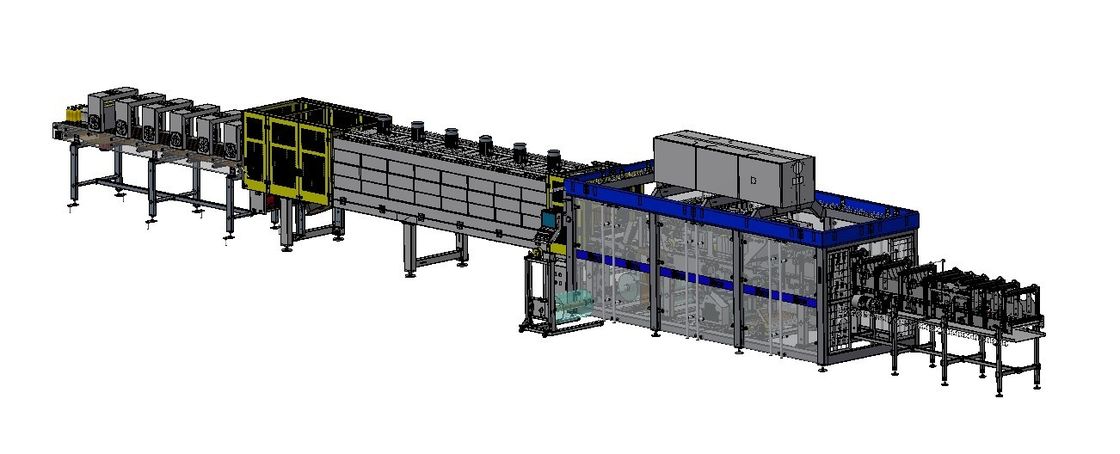

7.Plan wyposażenia maszyny do pakowania folii cieplnej na tacy papierowych:

8.Kwotowanie i czas dostawy dla maszyny do pakowania plastikowych butelek:

(1) Okres ważności notowań: 1 miesiąc;
(2) Sposób płatności: T/T, L/C.
(3) Klienci bezpłatnie dostarczają próbki produktów i opakowań wymaganych do prób fabrycznych;
(4) Czas dostawy: 60 dni roboczych od otrzymania depozytu od klienta i próbek opakowania produktu.

9.Zapewnienie jakości dla maszyny do pakowania plastikowych butelek:
(1) Przedsiębiorstwo gwarantuje, że dostarczone towary są zupełnie nowe, nieużyte, wykonane z najnowszej konstrukcji i odpowiednich materiałów oraz spełniają wymogi jakości,specyfikacje i działania określone w umowie technicznej we wszystkich aspektach;
(2) Przedsiębiorstwo gwarantuje, że po prawidłowym sterowaniu linią produkcyjną, jej zainstalowaniu i debugowaniu,sprzęt osiągnie różne wskaźniki technicznych charakterystyki produktu w ciągu 15 dni od uruchomienia całego systemu;;
(3) Przedsiębiorstwo gwarantuje, że w okresie zapewnienia jakości określonym w umowie będzie odpowiedzialne za wady,awarie i uszkodzenia linii produkcyjnej spowodowane wadami w konstrukcji, proces, produkcję, instalację, debugowanie lub dostarczone materiały oraz jakość sprzętu sprzedawcy;
(4) Okres zapewniania jakości urządzenia wynosi 12 miesięcy od przyjęcia linii produkcyjnej.stwierdzono, że jakość lub specyfikacje sprzętu nie spełniają przepisów umowy, lub udowodniono, że sprzęt jest wadliwy (w tym ewentualne wady lub użycie niewłaściwych materiałów itp.),nabywca ma prawo zaproponować sprzedawcy poprawę w okresie zapewnienia jakości produktu zgodnie z certyfikatem kontroli wydanym przez departament ustawowy;
(5) Spółka gwarantuje właściwości mechaniczne dostarczanego sprzętu, jakość produktu oraz wskaźniki zużycia produktu.

10.Gwarancja sprzętu na maszyny do pakowania plastikowych butelek:
(1) Po zaakceptowaniu sprzętu, gwarancja wynosi 12 miesięcy, a system kontroli (standardowa marka Huichuan) zapewnia gwarancję 24 miesięcy; w okresie gwarancji,Nasza firma zapewni użytkownikom bezpłatne części zamienne oraz terminowe i skuteczne usługi (części zużyte nie są objęte gwarancją);
(2) Jeśli urządzenie ulegnie awarii i musi zostać naprawione na miejscu,Nasza firma gwarantuje, że personel konserwacyjny przybędzie na miejsce pracy w ciągu 48 godzin, aby pomóc klientowi w wyeliminowaniu usterki na czas (z wyjątkiem siły wyższej);
(3) Po okresie gwarancji nasza firma zapewni użytkownikom szeroki zakres uprzywilejowanego wsparcia technicznego, wystarczającą dostawę części zamiennych i inne usługi posprzedażowe na całe życie;

11.Pakowanie i transport papierowej tacki, folii cieplnej, skręcającej się maszyny do pakowania plastikowych butelek:
(1).Sposób pakowania:
Opakowania wykorzystują nowe i wytrzymałe specjalne pudełka opakowaniowe lub ramy stałe, które nadają się do transportu na duże odległości, odporne na wilgoć, rdza, wstrząsy,nadające się do transportu lądowego, transportu morskiego i ogólnego podnoszenia.
(2) Sposób transportu: transport lądowy, transport morski.
