5.5kw modułowa samoprzylepna maszyna do etykietowania kleju gorąco topionego 48000 butelek/godzinę

Modułowa maszyna do etykietowania z klejem samoprzylepnym i topliwym o wydajności 48 000 butelek/godzinę

Shanghai Peiyu Packaging Technology Co.,Ltd.

Typy butelek: butelki kwadratowe, płaskie, okrągłe.

Materiały butelek: butelki PET/PE/PP, butelki szklane, butelki metalowe

Zakres prędkości etykietowania: 6000BPH-72000BPH

Konfiguracja głównych komponentów:

1. Modułowa maszyna do etykietowania odpowiada na potrzeby klienta:
1 Prędkość etykietowania: 48 000 butelek/godzinę
2) Rodzaj etykiety na butelkę: butelka okrągła
3) Rodzaj etykietowania: etykieta samoprzylepna pojedyncza (dwie stacje etykietowania mogą realizować wymienne etykietowanie bez zatrzymywania) etykieta pierścieniowa z klejem topliwym.

2. Zalecenia dotyczące modelu maszyny do etykietowania linii produkcyjnej:
1) Konfiguracja sprzętu:
Zalecana w pełni automatyczna obrotowa maszyna do etykietowania z wizualnym pozycjonowaniem samoprzylepnym, wydajność produkcyjna 48 000 BPH, średnica gramofonu 1200 mm, dwie stacje etykietowania samoprzylepnego, jedna stacja etykietowania klejem topliwym
2) Dokładność etykietowania, rozmiar etykiety i etykietowanie:
Dokładność etykietowania, jaką może osiągnąć maszyna do etykietowania, wynosi ±1 mm i nie obejmuje błędów butelki, etykiety i obsługi

3. Scenariusz zastosowania dla modułowej maszyny do etykietowania z klejem samoprzylepnym i topliwym:
Modułowa maszyna do etykietowania z klejem samoprzylepnym i topliwym jest szeroko stosowana w liniach produkcyjnych wody, linii produkcyjnych napojów, linii produkcyjnych konserw, linii produkcyjnych karmy dla zwierząt, linii produkcyjnych piwa, linii produkcyjnych płynnych przypraw itp.

4. Niektóre certyfikaty i przykłady klientów: dla modułowej maszyny do etykietowania z klejem samoprzylepnym i topliwym:

5. Struktura i cechy sprzętu dla modułowej maszyny do etykietowania z klejem samoprzylepnym i topliwym:
1) Sprzęt ma piękny wygląd. Główna rama jest podparta wysokiej jakości stalą węglową, a powierzchnia pokryta jest stalą nierdzewną, która jest mocna i nie koroduje. Wszystkie odsłonięte części podatne na rdzewienie są poddawane obróbce antykorozyjnej i częściowo malowane farbą ochronną.
2) Duży kolorowy ekran dotykowy integruje parametry maszyny, informacje o produkcji, alarmy błędów i inne powiązane informacje. Przyjazny interfejs człowiek-maszyna jest prosty i łatwy do nauczenia. Jest wyposażony w dwa języki operacyjne, chiński i angielski, i jest łatwy do przełączania.
3) Moc napędowa maszyny wykorzystuje reduktor silnika "SEW" z Niemiec, który jest stabilny i niezawodny.

4) Główne produkty wytwarzane przez maszyny do etykietowania to głównie ciecze, z których niektóre są nawet żrące. Dlatego stosujemy technologię pokrywania płytami ze stali nierdzewnej na blatach, obrotnicach butelek i innych miejscach sprzętu, aby zapewnić kompleksową ochronę zgodnie ze standardami bezpieczeństwa żywności.

5) Wspornik przenośnika może dostosować się do płyty łańcuchowej o szerokości 82,6. Płyta boczna wspornika wykonana jest z blachy ze stali nierdzewnej o grubości 3 mm. Można również dostarczyć specjalne specyfikacje wsporników przenośników. Użytkownik musi jedynie poinformować naszą firmę o wymiarach przekroju linii przenośnika. Samodzielny sprzęt nie zapewnia płyt łańcuchowych.
6) Butelka jest podawana bez śruby, aby zapobiec zadrapaniom i zużyciu korpusu butelki. Części zamienne do wymiany typu butelki są wymieniane przez szybką wymianę lub konstrukcję. Cały proces wymiany nie wymaga użycia narzędzi i zajmuje bardzo mało czasu. Jeśli operator jest z nim zaznajomiony, zajmuje to tylko 10-15 minut, co skutecznie poprawia wydajność produkcji.

7) Obrotnica do przenoszenia butelek wykonana jest z wysokiej jakości odlewanego aluminium, o strukturze szprychowej, co zapewnia wystarczającą wytrzymałość i minimalizuje bezwładność obrotową, i może łatwo zatrzymać się z najwyższej prędkości do zatrzymania. Dzięki zaawansowanej technologii miękkiego hamowania z regulacją częstotliwości, konstrukcja mechaniczna jest gwarantowana w jak największym stopniu wolna od uszkodzeń.

8) Doskonały system monitoringu, który jest rozmieszczony w różnych punktach monitoringu maszyny, może natychmiast przekazywać status pracy maszyny na ekran dotykowy. Użytkownicy mogą w dowolnym momencie uzyskać informacje, takie jak prędkość produkcji, wydajność jednej zmiany, informacje o błędach itp.

9) Główna maszyna ma dwa tryby: ręczny i automatyczny. W trybie automatycznym prędkość maszyny może zmieniać się automatycznie wraz z prędkością całej linii bez interwencji człowieka. W trybie ręcznym operator może w dowolnym momencie zwiększyć lub zmniejszyć prędkość maszyny, co jest proste i łatwe w użyciu.

10) Automatyczny system smarowania Lincoln zapewnia ciągłe i wysokiej jakości smarowanie punktów smarowania sprzętu. Użytkownicy muszą jedynie zwrócić uwagę na poziom oleju w kubku olejowym w systemie smarowania. Ponadto zapewniamy również użytkownikom szczegółowe instrukcje dotyczące kilku rozproszonych punktów smarowania na sprzęcie, a w pobliżu punktów smarowania znajdują się rzucające się w oczy znaki.

11) System sterowania:
a. Obrotnica do przenoszenia butelek zmienia tradycyjny napęd mechaniczny na elektroniczny napęd silnika krzywkowego, dzięki czemu napęd jest płynniejszy i może obracać się w dowolnej pozycji i pod dowolnym kątem, poprawiając w ten sposób wydajność maszyny do etykietowania;
b. Zastosowano system sterowania B&R z otwartym i stabilnym oprogramowaniem oraz potężnymi funkcjami; silnik napędu serwo przyjmuje inteligentny programowalny sterownik i funkcję kontroli ruchu. Serwo obsługuje wejście znaku koloru i bezpośrednią korekcję, z dużą prędkością reakcji; automatyczne ustawianie parametrów w celu dostosowania się do różnych zmian kształtu butelki; oraz obsługuje zdalną konserwację i diagnostykę.
C. Komunikacja jednoklatkowa magistrali POWERLINK przyjęta przez system ma silną zdolność przeciwzakłóceniową po połączeniu za pomocą pierścieni ślizgowych, zmniejszając prawdopodobieństwo kosztownego parkowania.

12) Stacja etykietowania klejem topliwym:
a. Stacja etykietowania klejem topliwym jest podzielona na: element trakcyjny, element platformy stacji etykietowania, element wałka etykietowania, element noża i napędu, element powlekania klejem i napędu, tacę na materiał i element napędu, element skrzynki na klej, element korekcji odchylenia i element wentylatora.
b. Sprzęt jest wyposażony w 2 tace na materiał, które służą do umieszczania etykiet w tacach. Silnik serwo jest napędzany, a enkoder jest sterowany w celu dostarczenia etykiet do urządzenia zasilającego nóż. Wentylator adsorbuje etykiety do wałka noża i wałka etykietowania. Urządzenie do korekcji odchylenia koryguje etykiety do wcześniej ustalonej trajektorii podczas procesu transportu. Nóż jest podzielony na nóż ruchomy i nóż statyczny, który tnie etykiety na wymaganą długość. Klej jest podgrzewany ze stanu stałego do stanu ciekłego w skrzynce na klej. Element powlekania klejem równomiernie nakłada klej na etykietę, a następnie etykieta jest przymocowywana do pojemnika za pomocą wałka etykietowania.

c. Mechanizm zapobiegający toczeniu zapobiega wciąganiu etykiety do skrobaka podczas procesu przenoszenia, co powoduje niewystarczającą ilość kleju na wałku gumowym, wpływając w ten sposób na efekt etykietowania.

d. Nóż wykorzystuje importowane ostrza z Japonii, wykonane ze specjalnych materiałów, trwałe i o wysokiej precyzji; wałek noża jest wyposażony w system stałej temperatury, a zmiana temperatury na zewnątrz nie wpłynie na precyzję noża. Powierzchnia wałka noża jest pokryta specjalną powłoką procesową w celu zwiększenia odporności na zużycie i zapobiegania elektryczności statycznej.

e. Wałek kleju przyjmuje konstrukcję skrobaka, aby zminimalizować ilość zużytego kleju i zapobiec wyrzucaniu i ciągnięciu kleju. Nasze znaki kleju przebiegają przez cały pasek od góry do dołu, dzięki czemu efekt etykietowania jest piękniejszy i gładszy.

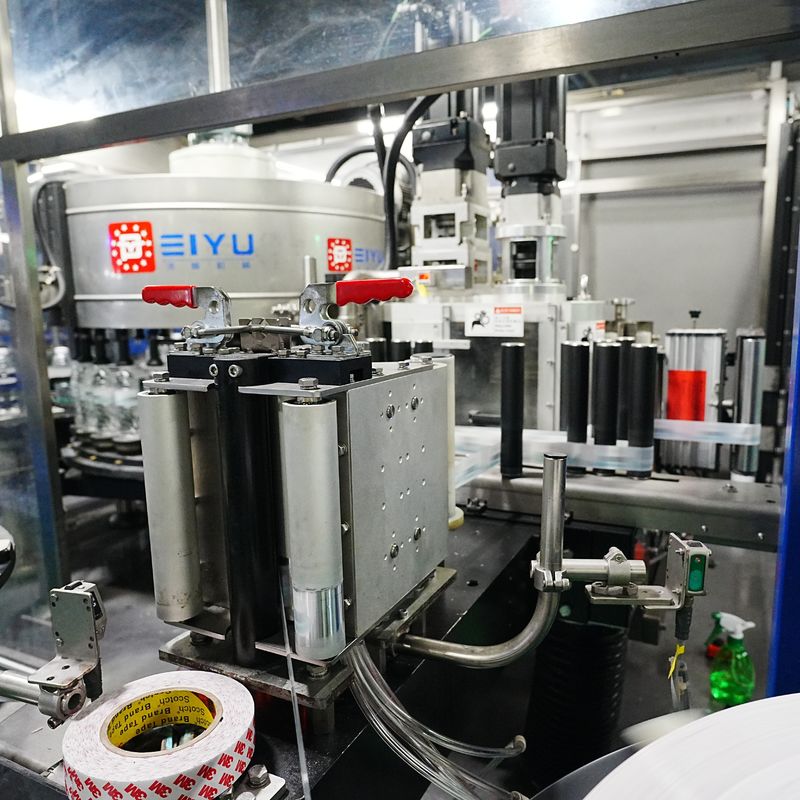

13) Stacja etykiet samoprzylepnych:

a. Wyposażona w szybki moduł samoprzylepny, mechaniczną i elektryczną wspólną strukturę sterowania, część napędowa stacji etykietowania to szybki i precyzyjny silnik serwo, a pod kontrolą precyzyjnego systemu napędu serwo oraz wysokiej czułości i wysokiej precyzji sygnału zwrotnego, etykietowanie jest dokładne, szybkie, ciągłe i stabilne.
b. Proces prowadzenia stacji etykietowania przyjmuje mechanizm ze stali nierdzewnej, co sprawia, że sprzęt ma dłuższą żywotność i bardziej piękny i higieniczny wygląd.
c. Cała stacja etykietowania jest zainstalowana na płaskiej prowadnicy osi X-Z i jest wyposażona w mechanizm swobodnego obrotu kątowego osi X i osi Y. Część etykietowania może realizować niewielką regulację kąta osi Z, dzięki czemu system etykietowania może łatwo regulować pozycję etykietowania różnych typów butelek, o wysokiej wydajności i dużej wszechstronności, spełniając wymagania precyzyjnego etykietowania.

6. Modułowa maszyna do etykietowania z klejem samoprzylepnym i topliwym Wymagania dotyczące materiałów:
1) Wymagania dotyczące papieru etykiet samoprzylepnych:
Papier etykiet samoprzylepnych, który spełnia wymagania maszyny do etykietowania (patrz rysunek poniżej dla konkretnych wymagań). Podczas używania rolki etykiet nie powinno być przelewu kleju ani przylegania między etykietą a taśmą bazową rolki etykiet.

Wymagania dotyczące butelek:
a. Zakres błędu rozmiaru butelki: ±1,5 mm;
b. Pionowość: ±1,5 mm;
c. Korpus butelki PET nie może być zbyt miękki, w przeciwnym razie wpłynie to na etykietowanie;
e. Utrzymuj powierzchnię butelki w suchości.
Wymagania dotyczące pozycji etykietowania
a. Wymaga się, aby pozycja etykietowania korpusu butelki była płaska, unikając zakrzywionych powierzchni i powierzchni kulistych oraz pęcherzyków i zmarszczek po etykietowaniu;
b. Pozycja etykietowania jest większa lub równa 15 mm od dna korpusu butelki, aby uniknąć zarysowania papieru etykiet.

2) Wymagania dotyczące papieru etykiet z klejem topliwym:
1) Znak towarowy jest wycinany maszynowo, a krawędzie są pozbawione zadziorów i schludne; znak towarowy musi być utrzymywany w suchości podczas użytkowania;
2) Błąd rozmiaru znaku towarowego: ±0,25 mm.

3) Wymagania dotyczące kleju:
a. Klej powinien być stałym klejem topliwym, stabilnym, nietoksycznym, niekorozyjnym i mieć dobrą lepkość;
b. Zakres pH kleju: 4,5~5,5; Jednostka lepkości kleju: 80000 jednostek;
Źródło powietrza:
a. Stabilne ciśnienie sprężonego powietrza: 0,35~0,5 MPa;
b. Suche i czyste (źródło powietrza musi być filtrowane przed wejściem do maszyny do etykietowania)
Wymagania dotyczące butelek:
a. Zakres błędu rozmiaru butelki: ±1,5 mm;
b. Pionowość: ±1,5 mm;
c. Korpus butelki nie może być zbyt miękki.

7. Oferta i czas dostawy dla modułowej maszyny do etykietowania z klejem samoprzylepnym i topliwym:

(1). Okres ważności oferty: 1 miesiąc;
(2). Metoda płatności: T/T, L/C.
(3). Klienci bezpłatnie dostarczają próbki produktów i opakowań wymagane do prób fabrycznych;
(4). Czas dostawy: 60 dni roboczych od otrzymania wpłaty klienta i próbek opakowań produktów.

8. Zapewnienie jakości dla modułowej maszyny do etykietowania z klejem samoprzylepnym i topliwym:
(1). Firma gwarantuje, że dostarczone towary są fabrycznie nowe, nieużywane, wykonane z najnowszego projektu i odpowiednich materiałów oraz spełniają jakość, specyfikacje i wydajność określone w kontrakcie technicznym we wszystkich aspektach;
(2). Firma gwarantuje, że po prawidłowym poprowadzeniu, zainstalowaniu i debugowaniu linii produkcyjnej, sprzęt osiągnie różne wskaźniki wydajności technicznej produktu w ciągu 15 dni od uruchomienia całego systemu;
(3). Firma gwarantuje, że w okresie gwarancji jakości określonym w umowie, będzie odpowiedzialna za wady, awarie i uszkodzenia linii produkcyjnej spowodowane wadami w projekcie, procesie, produkcji, instalacji, debugowaniu lub materiałach dostarczonych oraz jakości sprzętu sprzedawcy;
(4). Okres gwarancji jakości sprzętu wynosi 12 miesięcy po odbiorze linii produkcyjnej. Jeśli w okresie gwarancji jakości okaże się, że jakość lub specyfikacje sprzętu nie spełniają postanowień umowy lub udowodniono, że sprzęt jest wadliwy (w tym potencjalne wady lub użycie niekwalifikowanych materiałów itp.), kupujący ma prawo zaproponować sprzedawcy naprawę w okresie gwarancji jakości produktu zgodnie z certyfikatem kontroli wydanym przez organ ustawowy;
(5). Firma gwarantuje właściwości mechaniczne dostarczonego sprzętu, jakość produktu i wskaźniki zużycia produktu.

9. Gwarancja na sprzęt dla modułowej maszyny do etykietowania z klejem samoprzylepnym i topliwym:
(1). Po odebraniu sprzętu udzielana jest 12-miesięczna gwarancja, a system sterowania (standardowa marka Huichuan) zapewnia 24-miesięczną gwarancję; w okresie gwarancyjnym nasza firma zapewni użytkownikom bezpłatne części zamienne oraz terminowe i skuteczne usługi (części zużywające się nie są objęte gwarancją);
(2). Jeśli sprzęt ulegnie awarii i wymaga naprawy na miejscu, nasza firma gwarantuje, że personel konserwacyjny przybędzie na miejsce klienta w ciągu 48 godzin, aby pomóc klientowi w terminowym usunięciu usterki (z wyjątkiem siły wyższej);
(3). Po okresie gwarancyjnym nasza firma zapewni użytkownikom szeroki zakres preferencyjnego wsparcia technicznego, wystarczającą podaż części zamiennych i inne usługi posprzedażne na całe życie;

10. Pakowanie i transport dla modułowej maszyny do etykietowania z klejem samoprzylepnym i topliwym:
(1). Metoda pakowania:
Opakowanie wykorzystuje nowe i solidne specjalne skrzynie opakowaniowe lub ramy stałe, które nadają się do transportu na duże odległości, odporne na wilgoć, rdzę, wstrząsy, nadają się do transportu lądowego, transportu morskiego i ogólnego podnoszenia.
(2). Metoda transportu: transport lądowy, transport morski.
